IPC-TM-650表面绝缘电阻（SIR）测试

表面绝缘电阻（SIR）测试是通过在高温高湿的环境中持续给予PCB一定的偏压，经过长时间的试验，观察线路间是否有瞬间短路或出现绝缘失效的缓慢漏电情形发生。

表面绝缘电阻（SIR）测试可以用来评估金属导体之间短路或者电流泄露造成的问题，也有助于看出锡膏中的助焊剂或其他化学物品在PCB板面上是否残留任何会影响电子零件电气特性的物质，通过表面绝缘电阻（SIR）测试数据可以直接反映PCB的清洁度。

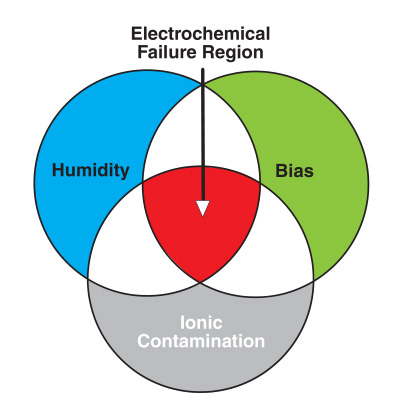

图1：影响电化学失效的变量图（来源：IPC 9201A）

当PCB受到离子性物质的污染、或含有离子的物质时，在高温高湿状态下施加电压，电极在电场和绝缘间隙存在水分的共同作用下，离子化金属向相反的电极间移动（阴极向阳极转移），相对的电极还原成本来的金属并析出树枝状金属的现象（类似锡须，容易造成短路），这种现象称为离子迁移。

当存在这种现象时，表面绝缘电阻（SIR）测试可以通过电阻值显现出来。

图2：绝缘异常曲线图

IPC-TM-650表面绝缘电阻（SIR）测试的应用

测试对象	参考标准	注释
PCB板	IPC-TM-650 2.6.3F IPC-TM-650 2.6.3.7 IPC 9201A ISO 9455 IEC 61189	变动电路板设计或布局考核裸板供应商资质基于可靠性的产品标定
阻焊层	IPC-TM-650 2.6.3.1E	更改清洁材料或工艺
助焊剂	IPC-TM-650 2.6.3.3B JIS Z 3197	更改清洁材料或工艺变更回流焊或波峰焊工艺变更助焊剂或锡膏
三防漆	IPC-TM-650 2.6.3.4A	使用新色敷形涂料或工艺

IPC-TM-650表面绝缘电阻（SIR）测试设备能力

设备名称	设备型号	设备能力
多路数据采集系统	DF-JCQ500	1、系统试验通道数：400通道 2、测试电压和偏置电压需相同：0-250V;前200通道和后200通道的测试电压和偏置电压可不同 3、电阻测试范围 10⁶～10¹²欧姆 4、测试精度 10⁶～10¹¹≤5% 5、可在线监控阻值并实时保存数据；
SIR测试系统	YTS-SIR300	1、系统试验通道数：300通道 2、测试和偏置电压可不同：0-1000V;且前140通道和后160通道的测试和老化电压可不同 3、电阻测试范围 106～1012欧姆 4、测试精度 10⁶～10¹¹≤5% 5、可在线监控阻值并实时保存数据；
